reset circuit
switching system with closed action path containing at least one binary storage element so that beginning from a start command a constant manipulated variable acts on the controlled system in order to reduce the absolute value of the difference (wx) until the value of the controlled variable x reaches the value of the reference variable w for the first time

SEE: Figure 12.

Note 1 to entry: A reset circuit has an open action in spite of the fact that the structure has a closed action path. (see Figure 12).

Note 2 to entry: This entry was numbered 351-26-56 in IEC 60050-351:2006.


fr
circuit de réarmement, m
système de commutation comportant une chaîne d’action fermée, contenant au moins un élément de mémoire binaire, de sorte qu’en commençant par une commande de démarrage, une variable réglante constante influe sur le système commandé pour réduire la valeur absolue de la différence (wx) jusqu’à ce que la valeur de la variable commandée x atteigne la valeur de la variable de référence w pour la première fois

VOIR: Figure 12.

Note 1 à l’article: Un circuit de réarmement a une action ouverte, bien que la structure ait une chaîne d'action fermée (voir Figure 12).

Note 2 à l'article: Cet article était numéroté 351-26-56 dans la CEI 60050-351:2006.

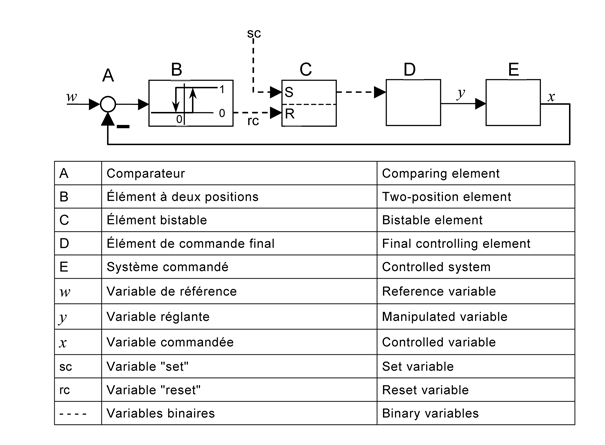

Figure 12 – Reset circuit with open action

Figure 12 – Circuit de réarmement avec action ouvert


ar
دائرة إعادة الضبط
دائرة إعادة الضبط

de
Rücksetzkreis, m

es
circuito de reposición, m

fi
palautuspiiri

it
circuito di ripristino

ko
복귀 회로

ja
リセット回路

pl
układ resetu

pt
circuito de rearme

zh
复位电路
