Area Control technology / Characteristics of functional units in control systems

IEV ref351-50-12

Symbol
Ti

en
reset time
for a proportional plus integral element the input and output variable of which are of the same kind, the duration of the time interval required by the step response to reach twice the value that occurred immediately after the step was applied

SEE: Figure 17.

Note 1 to entry: The reset time is given by

T i = K Ρ K I MathType@MTEF@5@5@+=feaagCart1ev2aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbbjxAHXgaruavP1wzZbItLDhis9wBH5garmWu51MyVXgarqqtubsr4rNCHbGeaGqipG0dh9qqWrVepG0dbbL8F4rqqrVepeea0xe9LqFf0xc9q8qqaqFn0lXdHiVcFbIOFHK8Feea0dXdar=Jb9hs0dXdHuk9fr=xfr=xfrpeWZqaaiqaciWacmGadaGadeaabaGaaqaaaOqaaiaadsfadaWgaaWcbaGaaeyAaaqabaGccqGH9aqpdaWcaaqaaiaadUeadaWgaaWcbaGaaeyOdaqabaaakeaacaWGlbWaaSbaaSqaaiGacMeaaeqaaaaaaaa@3C59@

where
KIis the integral action coefficient;
KPis the proportional action coefficient;
Tiis the reset time.

Note 2 to entry: This entry was numbered 351-28-23 in IEC 60050-351:2006.


fr
temps de dosage d'intégration, m
pour un élément à action proportionnelle et par intégration, dont la variable d’entrée et de sortie sont de même type, durée de l’intervalle de temps nécessaire pour que la réponse à un échelon atteigne une valeur double de celle obtenue immédiatement après l’application de l’échelon

VOIR: Figure 17.

Note 1 à l’article: Le temps de dosage d'intégration est donné par

T i = K Ρ K I MathType@MTEF@5@5@+=feaagCart1ev2aqatCvAUfeBSjuyZL2yd9gzLbvyNv2CaerbbjxAHXgaruavP1wzZbItLDhis9wBH5garmWu51MyVXgarqqtubsr4rNCHbGeaGqipG0dh9qqWrVepG0dbbL8F4rqqrVepeea0xe9LqFf0xc9q8qqaqFn0lXdHiVcFbIOFHK8Feea0dXdar=Jb9hs0dXdHuk9fr=xfr=xfrpeWZqaaiqaciWacmGadaGadeaabaGaaqaaaOqaaiaadsfadaWgaaWcbaGaaeyAaaqabaGccqGH9aqpdaWcaaqaaiaadUeadaWgaaWcbaGaaeyOdaqabaaakeaacaWGlbWaaSbaaSqaaiGacMeaaeqaaaaaaaa@3C59@

KIest le coefficient d’action par intégration;
KPest le coefficient d’action proportionnelle;
Tiest le temps de dosage d’intégration;

Note 2 to entry: This entry was numbered 351-28-23 in IEC 60050-351:2006.

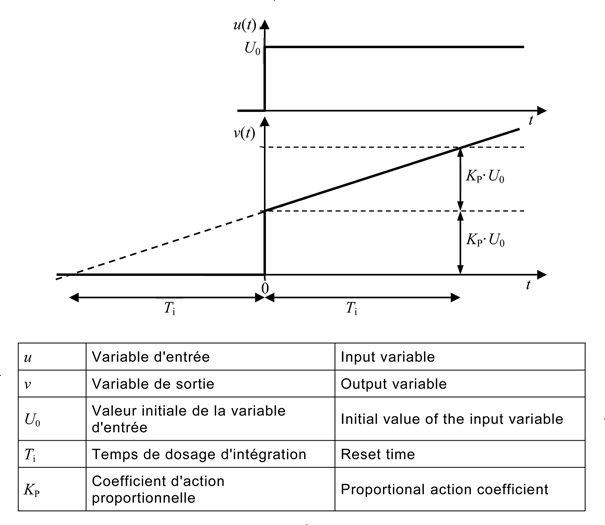

Figure 17 – Determination of reset time of a proportional plus integral element by its step response

Figure 17 – Détermination du temps de dosage d'intégration d'un élément à action proportionnelle et par integration par une réponse à un échelon


ar
زمن اعادة الضبط

de
Nachstellzeit, f

es
tiempo integral de acción PI, m

fi
integrointiaika
I-aika

it
tempo di ripristino

ko
복귀 시간

ja
リセット時間

pl
czas zdwojenia

pt
tempo de dosagem integral

zh
再调时间

Publication date: 2013-11
