Area Control technology / Characteristics of functional units in control systems

IEV ref351-50-26

en
neutral zone
for a three-position element without differential gap the range between the two switching values and for a three-position element with differential gaps the range between the two pairs of switching values according to special agreement

SEE: Figure 20.

Note 1 to entry: For a three-position element with differential gaps the neutral zone is normally defined as the difference between the mean values of the two pairs of switching values.

Note 2 to entry: This entry was numbered 351-28-37 in IEC 60050-351:2006.


fr
encadrement, m
pour un élément à trois positions sans recouvrement, domaine compris entre les deux valeurs de commutation et pour un élément à trois positions avec recouvrement, domaine compris entre les deux paires de valeurs de commutation en fonction d’un accord spécial

VOIR: Figure 20.

Note 1 à l’article: Au cas où l’élément à trois positions présente des recouvrements, l’encadrement est normalement défini comme étant la différence entre les valeurs moyennes des deux paires de valeurs de commutation.

Note 2 à l'article: Cet article était numéroté 351-28-37 dans la CEI 60050-351:2006.

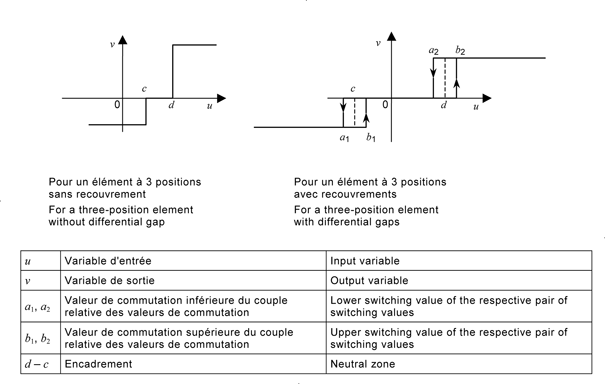

Figure 20 – Static characteristic of a three-position element

Figure 20 – Caractéristique statique d'un élément à trois positions


ar
منطقة حيادية

de
neutrale Zone, f

es
zona neutra, f

fi
välys

it
zona neutra

ko
중립대

ja
中立帯

pl
strefa neutralna

pt
zona neutra

zh
中间区

Publication date: 2013-11
