Area Control technology / Control hierarchies

IEV ref351-55-11

en
hierarchical control structure
control structure with several control levels placed one over the other, in which the control equipment assigned to a higher level coordinates the work of the control equipment assigned to the next lower level, providing for instance pre-determining control tasks, command variables, reference variables or final controlled variables

SEE: Figures 24 and 25.

Note 1 to entry: Depending upon application, different control level models are used (see Figure 28). Nowadays standardization is not possible. The control level models shown in Figure 28 should serve as examples for possible hierarchical structures.

Note 2 to entry: This entry was numbered 351-31-11 in IEC 60050-351:2006.

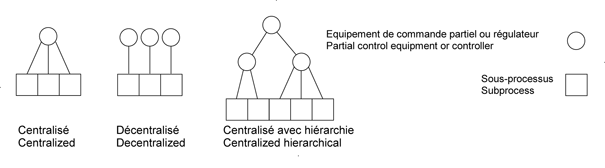

Figure 24 – Examples of different control structures

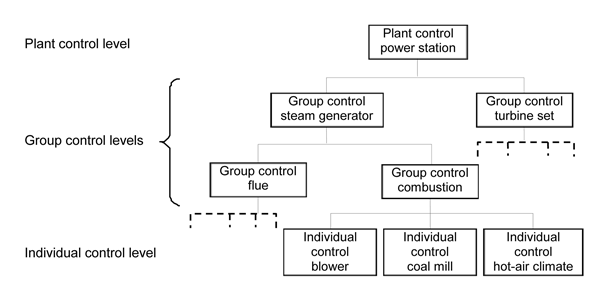

Figure 25 – Hierarchical control structure of the control equipment of a power station

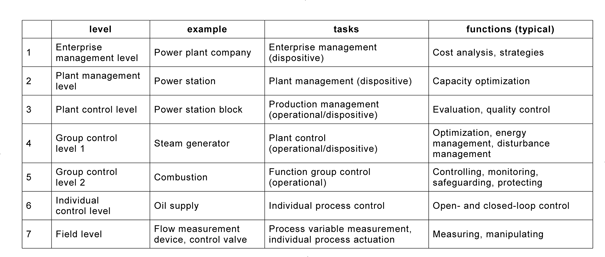

Figure 28a – Example of a control level model in power station technology

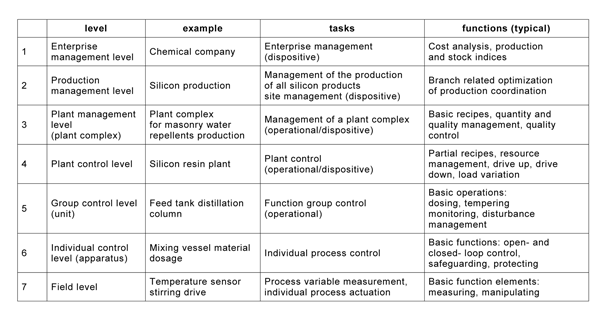

Figure 28b – Example of a control level model in a chemical company

Figure 28 – Examples of control level models


fr
structure de commande hiérarchisée, f
structure de commande avec plusieurs niveaux de commande se recouvrant, dans laquelle l’équipement de commande affecté au plus haut niveau, coordonne le travail des équipements de commande affectés au niveau inférieur suivant, générant par exemple les tâches de commande prédéterminantes, les variables de commande, les variables de référence ou les variables commandées finales

VOIR: Figures 24 et 25.

Note 1 à l’article: En fonction de l'application, différents modèles de niveau de commande sont utilisés (voir Figure 28). Actuellement, la normalisation n'est pas possible. Il convient que les modèles de niveau de commande, représentés à la Figure 28, servent d'exemples aux structures hiérarchiques éventuelles.

Note 2 à l'article: Cet article était numéroté 351-31-11 dans la CEI 60050-351:2006.

Figure 24 – Exemples de différentes structures de commande

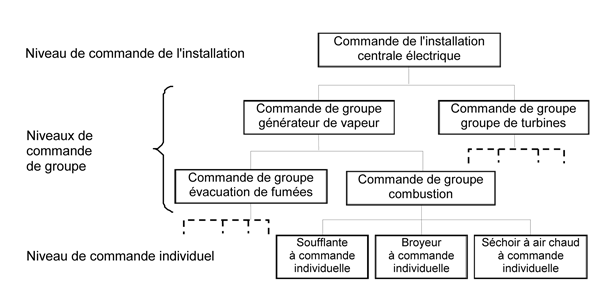

Figure 25 – Structure de commande hiérarchique d'un équipement de commande d'une centrale électrique

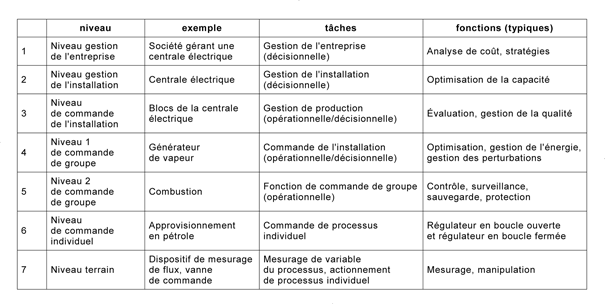

Figure 28a – Exemple de modèle de niveaux de commande dans une technologie de centrale électrique

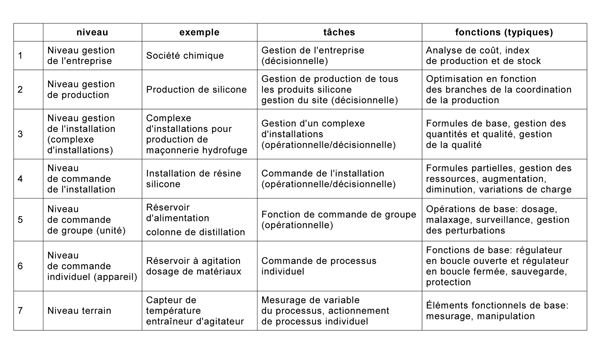

Figure 28b – Exemple de modèle de niveaux de commande dans une société chimique

Figure 28 – Exemples de modèles de niveaux de commande


ar
هيكل تحكم هرمى

de
hierarchische Leitstruktur, f

es
estructura de control jerárquico, f

fi
hierarkkinen ohjausrakenne

it
struttura di controllo di tipo gerarchico

ko
계층 제어 구조

ja
階層形制御構造

pl
struktura sterowania hierarchiczna

pt
estrutura de controlo hierarquizada

zh
递阶控制结构

Publication date: 2013-11
