time interval

up time

down time

enabled time

externally disabled time

enabled time

down time

operating time

non-operating time

operating time

non-operating time

idle time

standby time

externally disabled time

preventive maintenance time

time to restoration

corrective maintenance time

fault detection time

administrative delay

maintenance time

NOTE 1: All times mentioned in the figure are time intervals or sequences of time intervals.

NOTE 2: Each time interval can be defined as required time (IEV 192-02-08) or as non-required time (IEV 192-02-09).

NOTE 3: In some cases, it may be possible to perform some maintenance when an item (IEV 192-01-01) remains functioning as required, see also on-line maintenance (IEV 192-06-30). To keep Figure 1 simple, the time associated with such maintenance is not addressed in the figure.

IEV Part 192 - Figure 1 - Time intervals related to operation and maintenance

maintenance time
corrective maintenance time						preventive maintenance time
logistic delay	active maintenance time								logistic delay
	active corrective maintenance time					active preventive maintenance time
	technical delay	fault localization time	fault diagnosis time	fault correction time	function checkout time	technical delay	preventive maintenance action time	function checkout time
		repair time

NOTE All times mentioned in the figure are time intervals (IEV 113-01-10) or sequences of time intervals.

IEV Part 192 - Figure 2 – Maintenance time intervals

intervalle de temps

temps de disponibilité

temps d'indisponibilité

temps de capacité

temps d'incapacité externe

temps de capacité

temps d'indisponibilité

temps de fonctionnement

temps de non-fonctionnement

temps de fonctionnement

temps de non-fonctionnement

période vacante

période d'attente

temps d'incapacité externe

temps de maintenance préventive

temps de panne

temps de maintenance corrective

temps de détection de panne

délai administratif

temps de maintenance (voir Figure 2)

NOTE 1 Tous les temps mentionnés sur la figure sont des intervalles de temps ou des séquences d'intervalles de temps.

NOTE 2 Dans la dernière ligne, PR signifie période requise et PNR signifie période non requise, mais ce ne sont pas des abréviations normatives.

NOTE 3 Dans certains cas, il peut être possible d'effectuer de la maintenance lorsqu'une entité reste opérationnelle tel que requis; voir également maintenance en ligne. À des fins de simplicité, le temps associé à une telle opération de maintenance n'est pas représenté dans la Figure 1.

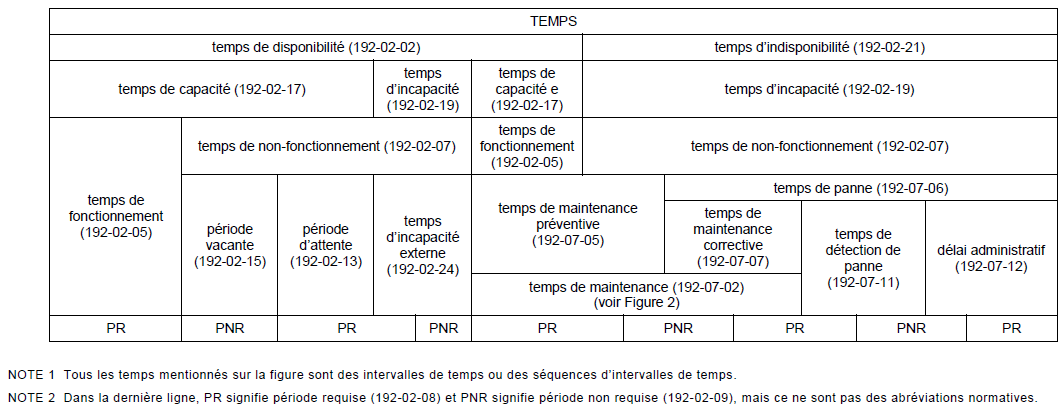

IEV Part 192 - Figure 1 – Intervalles de temps liés au fonctionnement et à la maintenance

temps de maintenance
temps de maintenance corrective						temps de maintenance préventive
délai logistique	temps de maintenance active								délai logistique
	temps de maintenance corrective active					temps de maintenance préventive active
	délai technique	temps de localisation de panne	temps de diagnostic de panne	temps de correction de panne	temps d'essai de fonctionnement	délai technique	durée d'une tâche de maintenance préventive	temps d'essai de fonctionnement
		temps de réparation

NOTE Tous les temps mentionnés sur la figure sont des intervalles de temps (IEV 113-01-10> ou des séquences d'intervalles de temps.

IEV Part 192 - Figure 2 – Temps de maintenance
