| pour un système linéaire invariant dans le temps avec une variable d'entrée sinusoïdale en régime établi de la variable de sortie, rapport du phaseur de la variable de sortie au phaseur de la variable d'entrée correspondante, représenté en fonction de la pulsation ω VOIR: Figures 9 et 10. Note 1 à l’article: La réponse en fréquence coïncide avec la fonction de transfert prise sur l'axe imaginaire du plan complexe. Note 2 à l'article: Cet article était numéroté 351-24-33 dans la CEI 60050-351:2006.

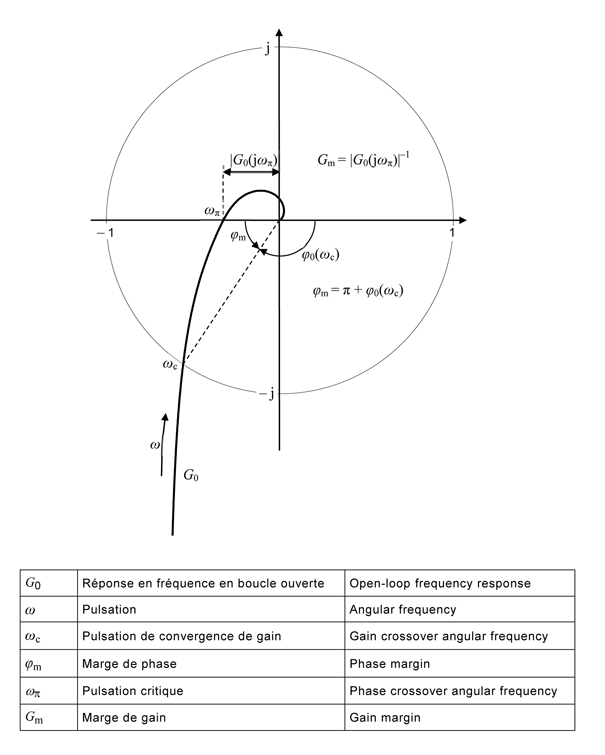

Figure 9 – Open-loop frequency response locus; Nyquist plot Figure 9 – Lieu de la réponse en fréquence en boucle ouverte; diagramme polaire; diagramme de Nyquist

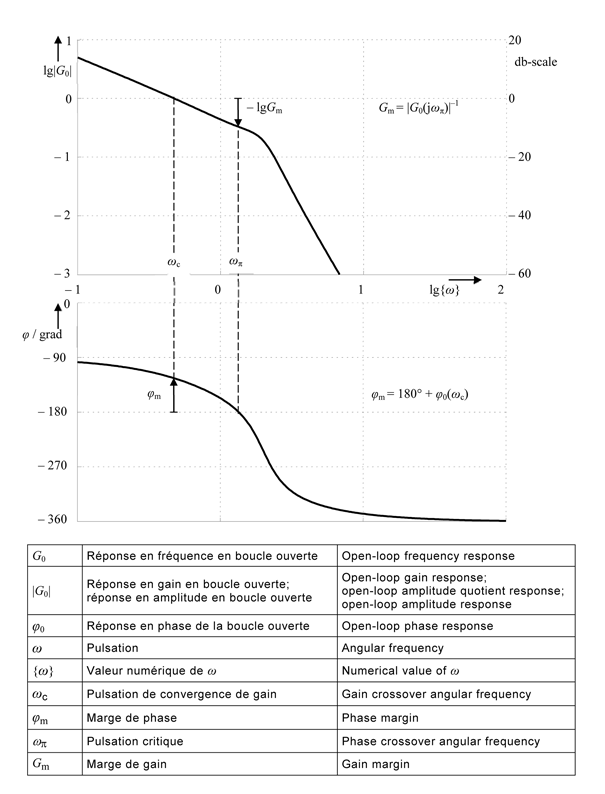

Figure 10 – Open-loop frequency response characteristic; Bode diagram; Bode chart Figure 10 – Courbes de réponse en fréquence en boucle ouverte; diagramme de Bode |
