Area Control technology / Characteristics of functional units in control systems

IEV ref 351-50-21

en
two-position element
multi-postion element the output variable of which may assume one of two discrete values

SEE: Figure 19.

Note 1 to entry: The change of the output variable can occur at a pair of switching values, that is at different values of the input variable depending on direction of change; the difference in these values is called the differential gap (see 351-50-25).

Note 2 to entry: This entry was numbered 351-28-32 in IEC 60050-351:2006.


fr
élément à deux positions, m
élément à plusieurs positions dont la variable de sortie peut prendre une de deux valeurs discrètes

VOIR: Figure 19.

Note 1 à l’article: La variation de la variable de sortie peut se produire à une paire de valeurs de commutation qui est à des valeurs différentes de la variable d’entrée en fonction de la direction de la variation; la différence de ces valeurs est appelée recouvrement (voir 351-50-25).

Note 2 à l'article: Cet article était numéroté 351-28-32 dans la CEI 60050-351:2006.

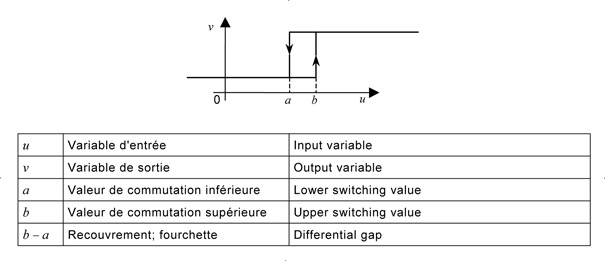

Figure 19 – Static characteristic of a two-position element

Figure 19 – Caractéristique statique d'un élément à deux positions


ar
عنصر ثنائي الوضع

cs
dvoupolohový prvek

de
Zweipunktglied, n

es
elemento de dos posiciones, m

fi
kaksitilainen elementti

it
elemento a due posizioni

ko
둘위치 요소

ja
二位置要素

pl
element dwupozycyjny

pt
elemento de duas posições

zh
两位元件

Publication date: 2013-11
