Area Measuring relays / Terms relating to times

IEV ref 447-05-05

en
operate time, <of a measuring relay or protection equipment>
duration between the instant a specified change is made in the value(s) of the input energizing quantity(ies) that will cause the measuring relay or protection equipment in initial condition to operate and the instant it operates

initial condition characteristic quantity for under relay operate value operate value characteristic quantity for over relay operate signal operate time operate operate condition disengage value disengage value disengage disengage condition disengage hysteresis disengage hysteresis disengage time

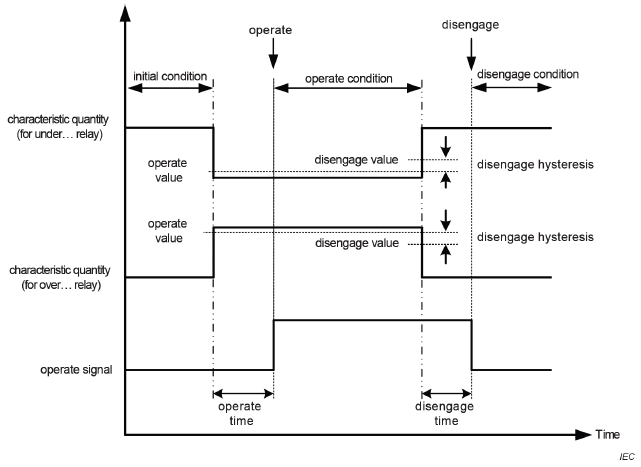

Figure 1 – Explanatory diagram for operate condition


fr
temps de fonctionnement, <d'un relais de mesure ou d'un dispositif de protection> m
durée entre l'instant de la modification spécifiée de la ou des valeurs des grandeurs d'alimentation d'entrée qui vont entraîner le déclenchement du relais de mesure ou de l'équipement de protection en état initial et l'instant où le relais ou le dispositif fonctionne

fonctionner état initial grandeur caractéristique minimum grandeur caractéristique maximum operate signal valeur de fonctionnement valeur de fonctionnement temps de fonctionnement dégager état de travail état de dégagement valeur de dégagement valeur de dégagement hystérésis de dégagement hystérésis de dégagement temps de dégagement

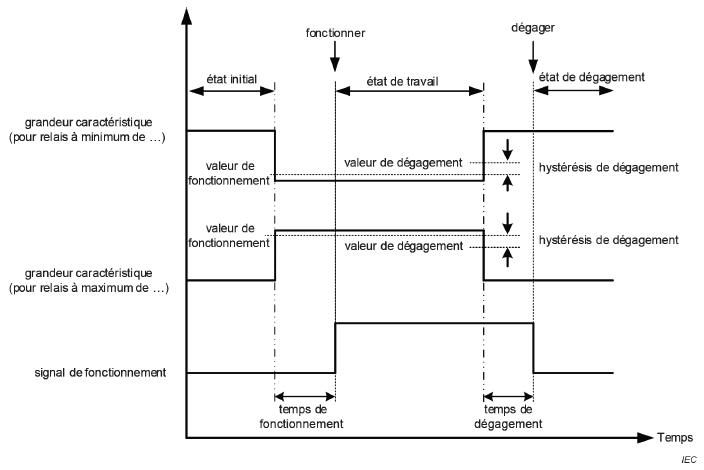

Figure 1 – Diagramme explicatif de l'état de travail


ar
زمن التشغيل, لمُرَحِّل قياس او نظام وقاية

de
Ansprechzeit, <eines Messrelais oder einer Schutzeinrichtung> f

ko
작동시간, <측정 계전기 또는 보호 장비>

ja
動作時間, <保護リレーの>

pl
czas zadziałania, m

pt
duração de funcionamento, <de um relé de medição ou equipamento de proteção>

zh
动作时间, <量度继电器和保护设备的>

Publication date: 2020-05
