Area Generation, transmission and distribution of electricity - Substations / Types of substations - Substation layouts

IEV ref 605-01-22

en
three-switch mesh substation with bypass

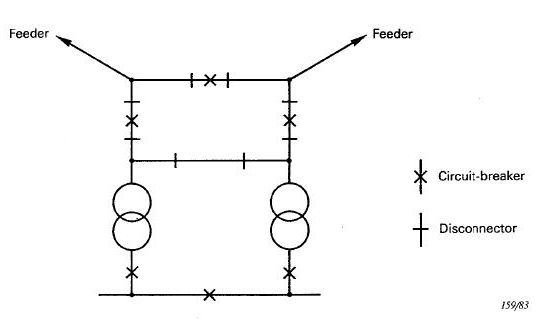

a mesh substation with usually two feeders and two transformers, the fourth circuit-breaker of the four-switch mesh substation is replaced by a bypass with one or two disconnectors (see Figure 1)


fr
poste à jeu de barres en anneau à trois appareils de coupure avec shuntage, m

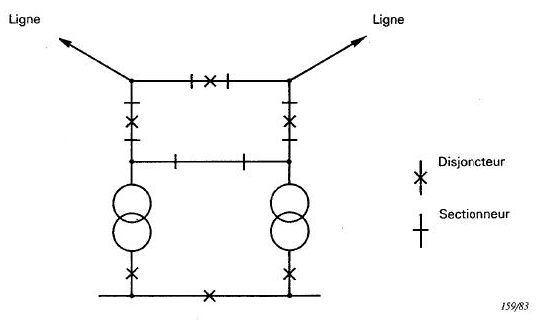

poste à jeu de barres en anneau comprenant généralement deux lignes et deux transformateurs et dont le quatrième disjoncteur du poste à quatre appareils de coupure est remplacé par un shuntage comprenant un ou deux sectionneurs (voir figure 1)


ar
محطة (حلقية) بثلاثة قواطع

de
Drei-Schalter-Ringsammelschienen-Station mit Umgehung, f

es
subestación con un juego de barras en anillo con tres aparatos de corte, con paso directo

fi
…..

it
stazione con sistema di sbarre ad anello con 3 apparecchi di interruzione a bypass

ko
우회하는 삼 개폐기 그물망 변전소

ja
バイパス機能付き3切替器メッシュ変電所

mn
гурван таслууртай, битүү тойрог систем шинтэй дэд станц

pl
rozdzielnia w układzie "H" z obejściem

pt
posto com um barramento em anel com três aparelhos de corte e seccionador(es) de desvio

sl
postaja z obročno zbiralko s tremi odklopniki in z vzporedno vejo

sr
постројење са прстенастом сабирницом са три склопке са премошћењем, с јд

zh
三开关桥形带旁路多角形母线变电站

Publication date: 1983
