Area
Generation, transmission and distribution of electricity - Substations
/ Types of substations - Substation layouts
IEV ref
605-01-27
en
separated phase layout

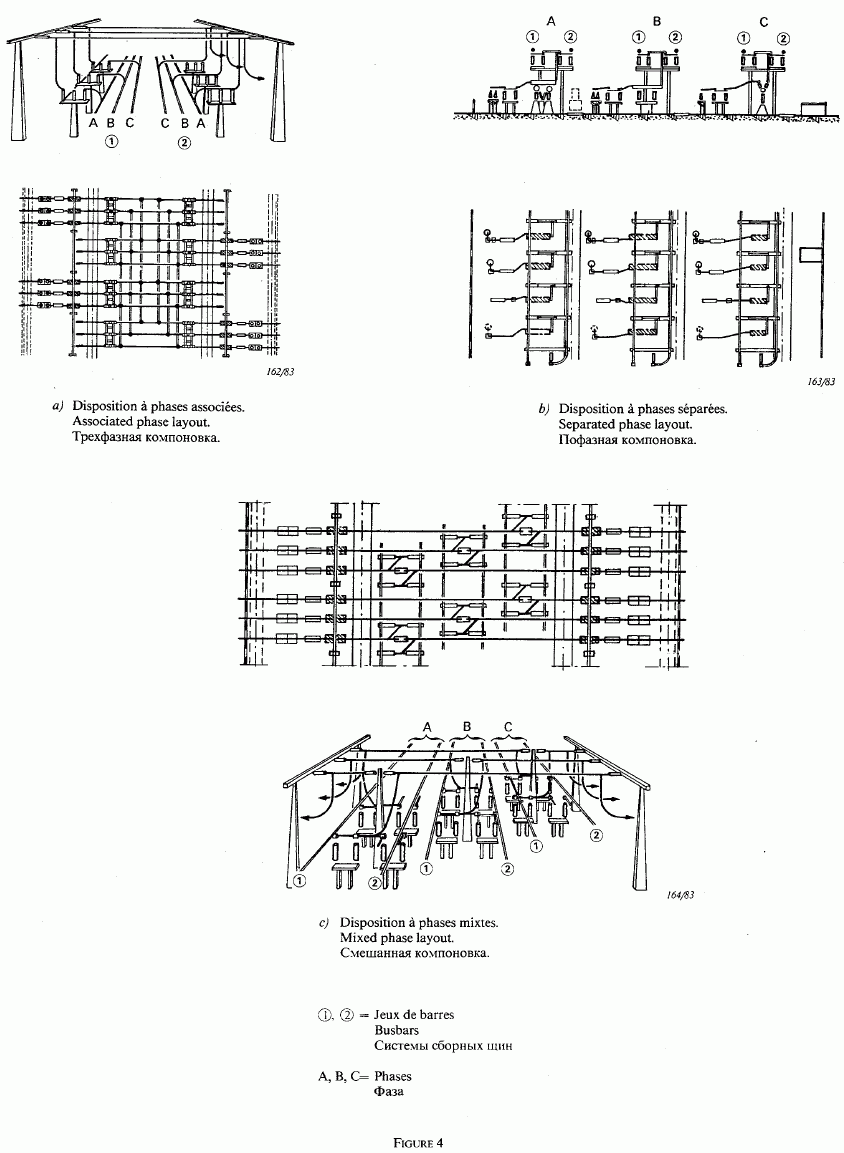

in a substation, a layout in which the conductors of different circuits, relating to the same phase, are located side by side (see Figure 4b)
fr
disposition à phases séparées
, f
dans un poste, disposition dans laquelle les conducteurs relatifs à une même phase de différents circuits sont placés côte à côte (voir figure 4b)
ar
مخطط بأطوار منفصلة
de
Anordnung nach phasengleichen Außenleitern, f
es
disposición de fases separadas
fi
vaihekohtainen ryhmittely
it
disposizione a fasi separate
ko
분리 상 배열
ja
分離位相レイアウト
mn
фаз тус бүрийн зохион байгуулалт
pl
rozmieszczenie faz rozdzielone
pt
disposição com fases separadas
sl
razporeditev po fazah
sr
распоред у којем су фазе одвојене, м јд
sv
fasvis samlat utförande
zh
分相布置
Publication date:
1983
